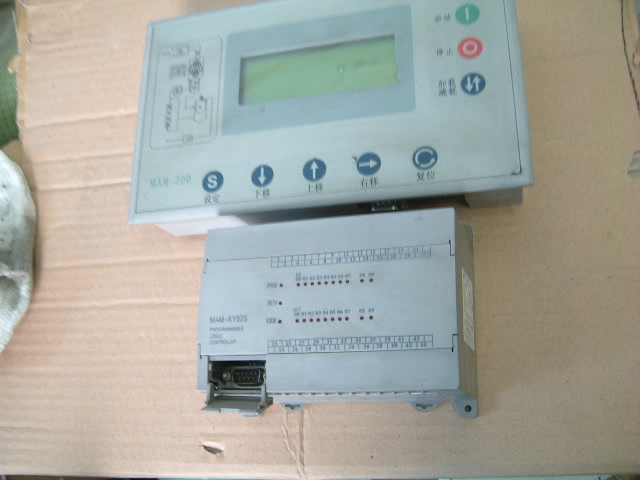

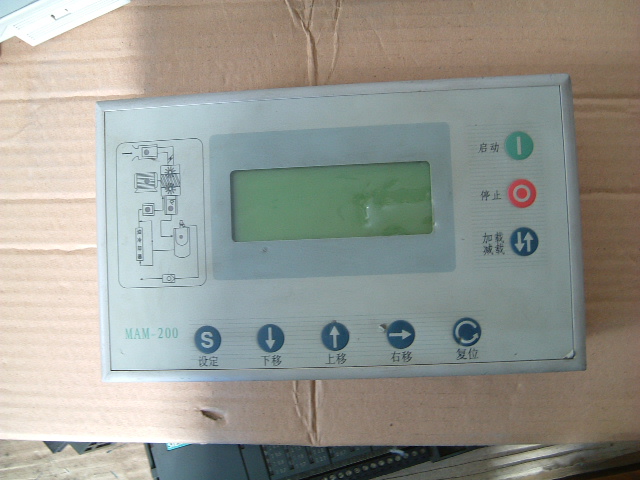

MAM-KY02S空壓機控制器，哪位高手知道，用什么軟件編程，PLC和液晶顯示面板通訊線接線圖有嗎。

看上去好像是國產ＰＬＣ＋文本顯示器。如果你有實力買一個西門子的２００ＰＬＣ＋文本顯示器。重新編一下程序。也可以達到目的。否則只能找廠家了。

有專賣這個的

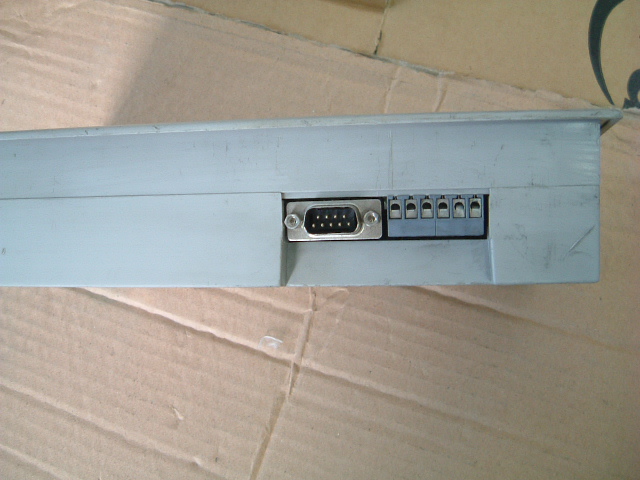

現成的485通訊接口

接線圖網上有，可以和我聯系發給你一份，jiang88.zzuli.com@163.com

資料問廠家應該會有

http://www.pltsz.com/Product.asp?BigClassName=螺桿空壓機控制器&SmallClassName=螺桿空壓機控制器
螺桿機運行控制器是我公司在多年研制工業自動化控制基礎上開發出的新

一代高科技產品。控制器以微電腦控制器為核心元件具有八個開關量輸入、十組

模擬量輸入、10路開關量(繼電器)輸出、中文液晶顯示(4*12個漢字/每屏）、

S485聯網通信.相序保存護功能、用戶能根據實際情況設定用戶參數等。配備上

位機聯網控制軟件，實現遠程監控.。我公司技術人員能根據用戶需求對產品進


行改進以 更好的服務于用戶。控制器集成功能及說明：

1、 開關量：8路開關量輸入，10路繼電器開關量輸出；

2、 模擬量：二路Pt100溫度輸入，二路4～20mA變送輸入，兩組三相電流輸入（配套

CT）；3、 控制器工作電源：220V、50Hz、20VA；

4、 顯示量程
　　a）、油溫：—20～150℃；。
　　b）、氣溫：—20～150℃；。
　　c）、運行時間：0～999999小時。
　　d）、電流顯示量程：0～999.9A。
　　e）、壓力：0～1.60MPa。

5、相序保護：當保護器檢測到錯相時對電機進行保存護；

6、電機保護：控制器對主電機和風扇電機均具有堵轉、短路、缺 　 相、不平衡、過載基本保護功能；

7、溫度保護：當檢測到的實際溫度大于設定溫度時動作；

8、對油分器、油濾器、空濾器使用狀態及使用時間預警報警功能；

9、對電機具有啟停控制，運行控制；




10、RS—485通訊，提供電腦聯網控制軟件。

MAM-KY02S是普通的單片機系統，不是PLC。請樓上的搞清楚。這個不能編程的，程序是固化的。

如果樓主要維修可以找我們維修。
我的一般損壞，維修費用是200元。質保3個月。在國內做MAM-KY02S是專用的，保護密碼破解。全國只有我們公司掌握這個技術。

東莞市瑞普機電設備有限公司是一家專業從事各類空壓機、干燥機、中央空調、變頻器、中頻加熱器等工業設備銷售、維修及保養服務。維修各類空壓機、干燥機、中央空調、變頻器等工業控制器，多種同行維修合作方式,
   我們的空壓機產品服務范圍包括：阿特拉斯,復盛,英格索蘭,博萊特,德斯蘭,康普艾,開山,富達,神鋼,正力,佳力士,浪潮,昆西,斧瑪,五洋賽德,愷撒,三獅,優耐特斯,歐仕格,巖田,博格,日立,紅五環,凌格風,維肯,聚才,福斯愛爾,傣緯,欣達,耐力, 意朗,愛爾普,申行健, 鮑斯,德曼,昌盛,德萊奧蘭,薩普,羅德康普,瑞氣,艾高等品牌空壓機及其控制器。我們自主研發的測試平臺，可測試各種控制器。


節能方面/變頻器控制器方面/中頻加熱器應用方面，我公司邀請華南理工自動化學院游教師擔任我們的技術顧問。

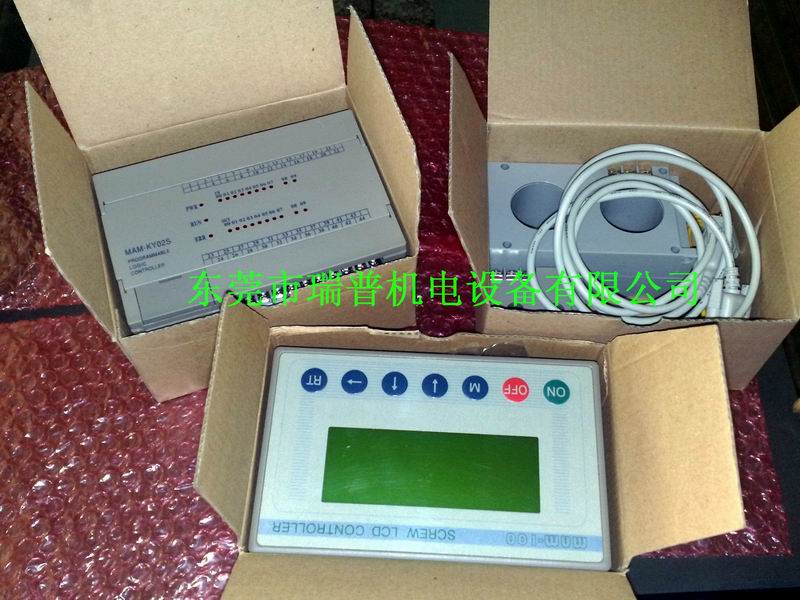

維修MAM-KY02S，MAM-KY06，MAM-KY01S、MAM-230等專用/通用空壓機控制器/主控器，控制器不能開機（不開機），鎖機，保養過期鎖機，報錯相故障，使用錯誤，顯示不良，缺劃，顯示器模糊，不通訊等軟件硬件故障。
提供破解MAM-KY02S/MAM-KY06控制器用戶密碼服務。

變頻空壓機維修。

根據公司發展需要，現我公司準備擴展空壓機控制器維修的業務量，現將各種控制器維修價格調整，為各同行提供廉價優質的控制器維修服務。報價如下：

一般控制器故障維修：200元/次。
阿特拉斯控制器維修：500元/次。
復盛空壓機控制器維修：500元/次。

上述不包含LCD液晶顯示屏損壞，LCD液晶顯示屏損壞另計。

MAM-KY02S/MAM-KY06S密碼解用戶密碼，數據恢復，解鎖費用：200元/次。

MAM-KY02S維修，MAM-KY01S維修，MAM-KY維修，MAM-KY06S維修。
一般故障，維修價格為200元，質報3個月。

MAM空壓機控制器維修，舍我其誰。

上述維修，同一故障，非人為或不可抗力損壞，質保3個月。

承接各種變頻空壓機改造，變頻空壓機維修，空壓機電路改造，空壓機電路維修等業務。


更多信息，請登陸我公司網站或至電我公司電話。
東莞市瑞普機電設備有限公司
http://www.dgrichpower.com/
13650053973
QQ：147543560

樓上的朋友，工控家園是學習工控技術和交流的平臺，有資料可以拿出來大家共享一下，廣告可以發布到工控廣告板塊.

感謝提醒，本人以后會注意的，

我們廠里還是用的這個，研究過不過沒資料就放棄了。關注LZ中

關注中,,,,,,,
