最近改造別人的項目，看著流程邏輯的寫法有點心寒，但想著很多新手估計都會犯同樣的問題，借此發出來分享下

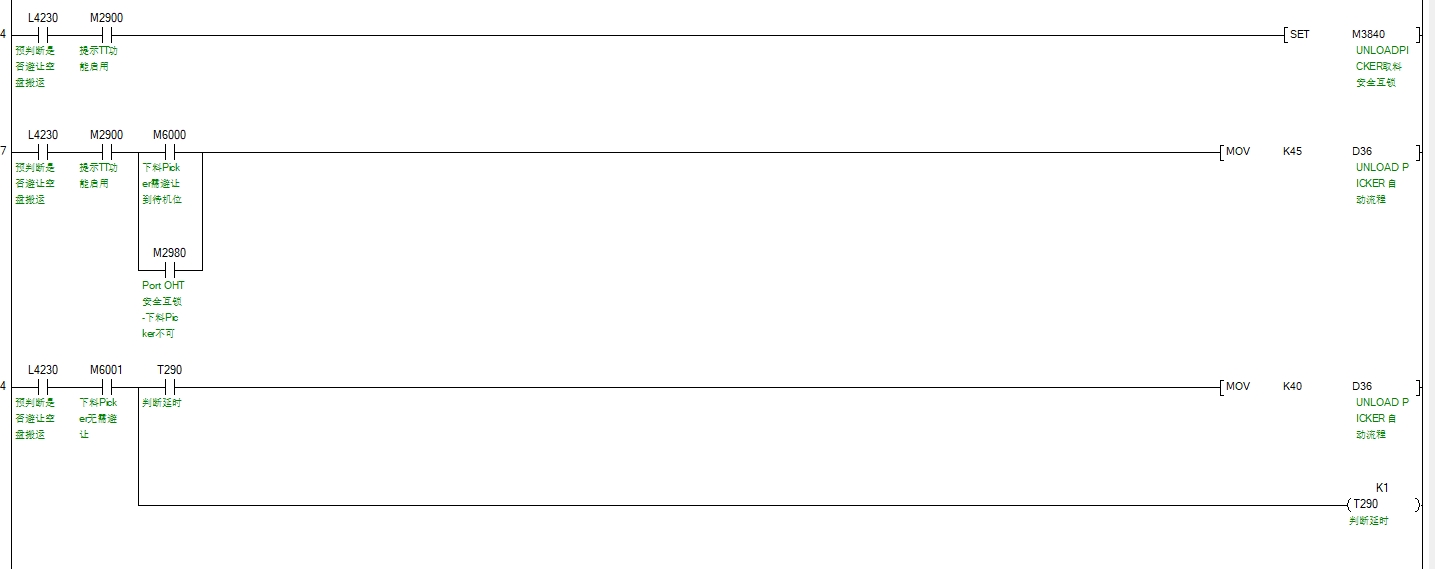

改之前為

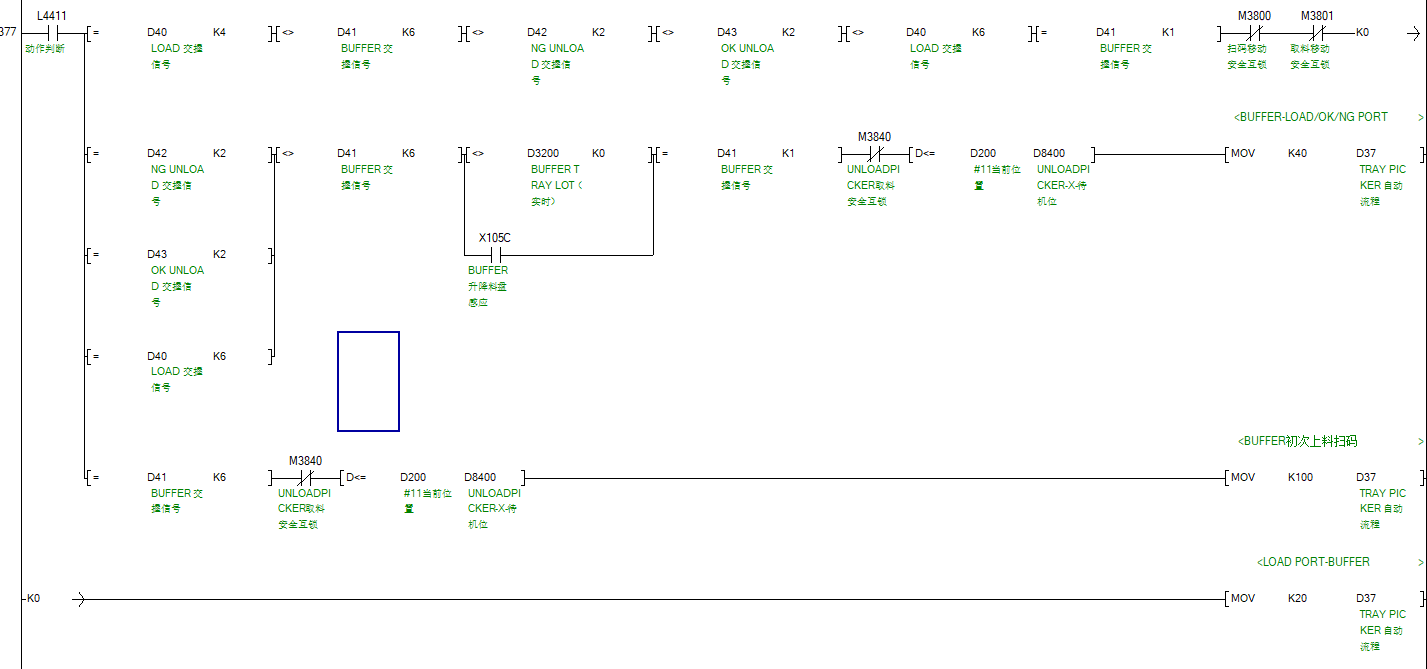

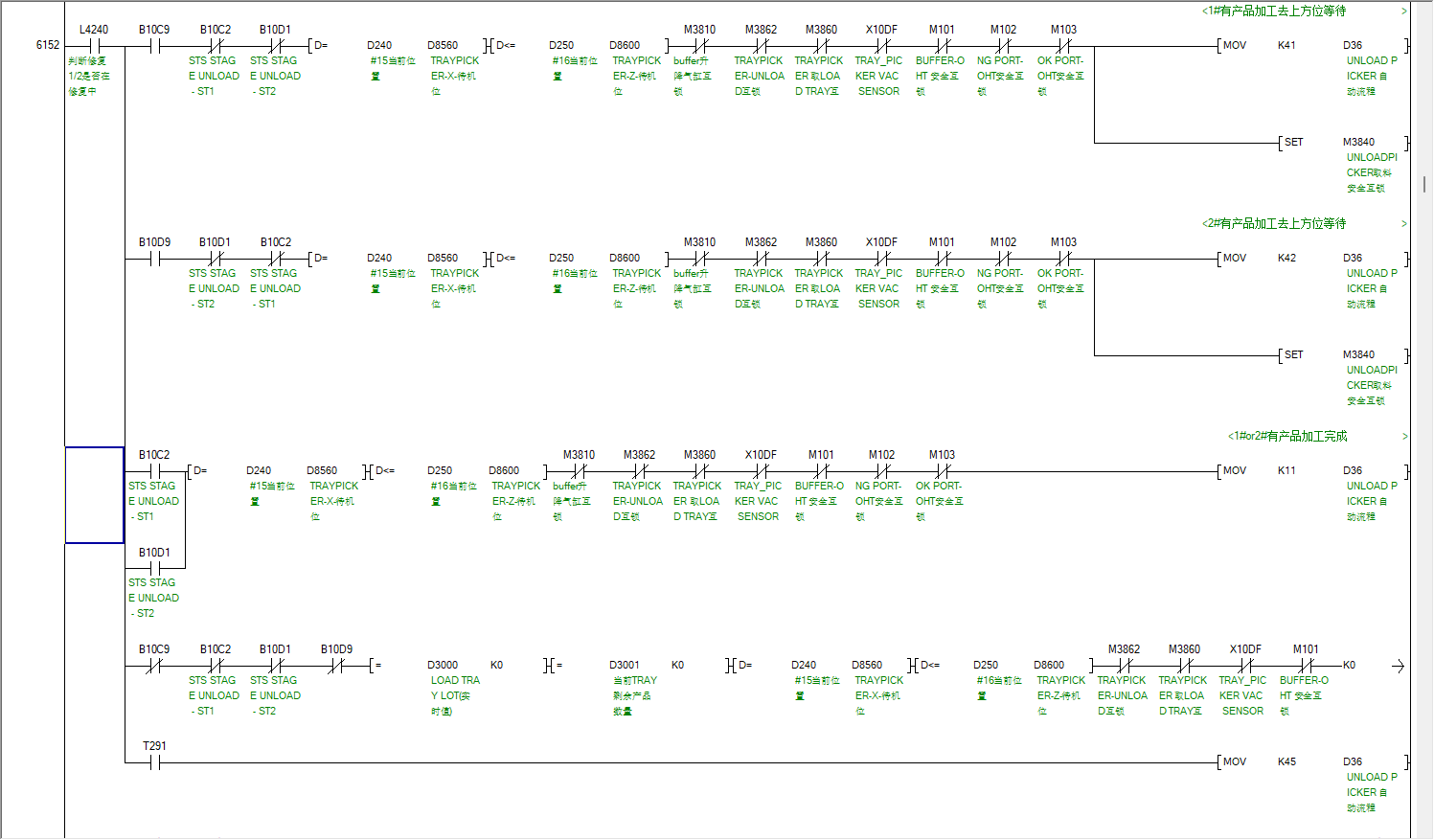

改之后為


大概意思
1、就是盡量把 流程信號用位邏輯處理，顯得整體比較簡潔。

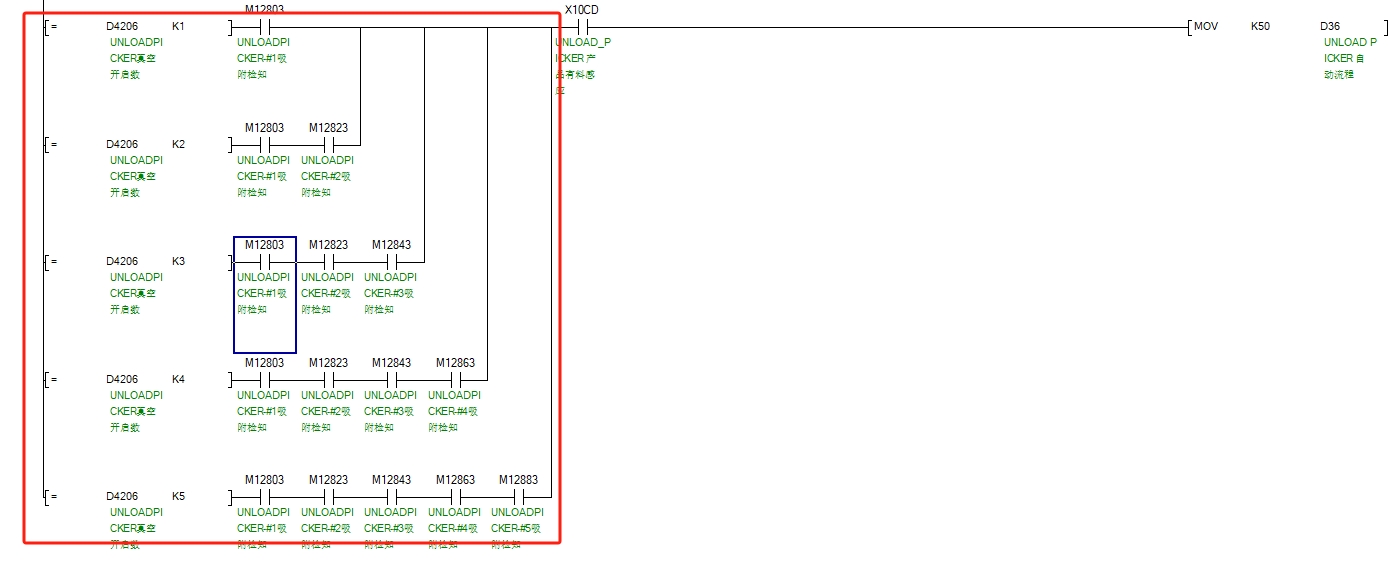

2、交握信號如果用字去維護單一邏輯，盡可能在統一的地方將其解析成位邏輯信號(加注釋)用于流程判斷，像圖1，用了一堆D字判斷=K1,K2,K3的，還得去別的地方去理解K1,K2,K3的字面意思，把你當前的思路跳轉到別的地方，增加維護成本，或者可以標簽常量定義K1,K2,K3的值，看個人取向



還有其他地方也可簡化，比如多路真空判斷，邏輯上只需用到一個信號，至于信號的通斷可在其他地方進行多路判斷

這是高手寫法，遇見的多了，走流程就是傳送K值，至于K幾代表什么，他另外有個小本記著的

最簡單，最好的。

在連續多個段落串聯了大量的相同軟元件，太占用屏幕空間了。我優化程序的時候都會用一個繼電器轉接一下。

還需要繼續優化，不過優化后，還是要檢驗功能是否和以前一樣。
目前在優化一臺松下FP-XH的機器。原來8600步梯形圖。目前6000步梯形圖。還要繼續爭取再優化，控制在5000以內。別人的程序。換另外一種寫法。原來的程序用了大量的SET    RST。錯綜復雜。且。一種產品型號對應一種程序。觸摸屏無法設參數來變更產品型號。

我喜歡復雜化。。。。。。。。。最好只有自己看懂就好，其它嘛能力 看不懂就不是我的事了，程序能執行就就好


我看過別的程序，那個讓我學會了其它語言。1500編程語言全面化，搞的我學會SCL STL ST ，就差上結構化。。。。。那時候我才會梯形圖。

一臺設備，寫完沒兩天機械結構一改就來改一次程序，過兩天再要求來改一次，改多了就是這個樣子，雖然自己很想重寫，等下一臺吧。這臺能用就這樣先用著。

分享快樂。

引用

引用第6樓shinvis于2024-07-02 10:43發表的  :
一臺設備，寫完沒兩天機械結構一改就來改一次程序，過兩天再要求來改一次，改多了就是這個樣子，雖然自己很想重寫，等下一臺吧。這臺能用就這樣先用著。

一臺設備不說沖開始調試，就說從開始給客戶試生產到驗收不讓你改幾次，客戶心里能舒坦嗎
更不用說調試的出的狀況，機械不行電氣來湊，能順利驗收就不錯了，優化？改進？下一臺簽了訂單再說吧
